当前碳排放核算方法主要包括实测法和计算法，实测法是基于排放源实测基础数据，通过安装搭载了CO₂模块的连续监测系统（continuous emission monitoring system，CEMS）取样分析直接获取碳排放量，具有及时性、准确性高的优点，同时减少了因人为因素带来的误差影响。然而，受技术设备匹配度、测点布置代表性、测试设备精度等因素干扰会导致实测结果偏离真实值，根据美国自然资源保护委员会（natural resources defense council，NRDC）的报道^[8]显示，烟道中发生紊流现象时，排放浓度可能高估10%~30%；如果流量计没有定期清洁，通常会有8%~12%的偏差。国外其他的研究^[9-10]也表明，烟气流量测量设备的准确性和抽取烟气的代表性问题会导致CEMS的测量结果产生3%~30%的偏差。目前我国只有极少数电厂装有在线CO₂监测装置，但极少对该系统的进行相关研究，如数据可靠性等。

CEMS的应用两要素包括：温室气体浓度测量和体积流量测量。

本研究测试仪器为德图Testo 350烟气分析仪，检测前采用标准气对烟气分析仪进行准确度验证，示值误差不超过±5%。烟气CO₂浓度采样点选取CEMS监测断面下游预留参比方法采样孔。测试时，将烟气采样探针伸入采样孔开展时长60 min的测试，以采样次数求取平均值，通过《非分散红外吸收法》（HJ/T 870—2017）计算CO₂浓度，公式如式(1)所示。

式中：$ \rho $为标准状态下干烟气中CO₂质量浓度，kg/m³；$ \omega $为仪器测量烟气中CO₂的体积浓度，%。

干烟气流量计算主要涉及湿度、温度和压力测试，其中烟气湿度测试依据《固定源废气监测技术规范》（HJ/T 397—2007）、《固定污染源排气中颗粒物测定与气态污染物采样方法》（GB/T 16157—1996）测试，设计方法包括干湿球法、冷凝法、重量法和阻容法。

干湿球法是通过测量采集湿球、干球表面温度和通过湿球表面的压力及排气静压等参数，同时由湿球表面温度导出该温度下的饱和水蒸气压力，结合输入的大气压，计算烟气含湿量。冷凝法是由烟道中抽取一定体积的烟气使之通过冷凝器，根据冷凝出来的水量，加上从冷凝器排出饱和气体含有的水蒸汽量，计算烟气中的水分含量。重量法是由烟道中抽取一定体积的烟气，使之通过装有吸湿剂的吸湿管，烟气中的水分被吸湿剂吸收，吸湿管的增重即为已知体积烟气中含有的水分量。电阻电容法是利用湿敏元件的电阻值、电容值随烟道湿度的变化而按一定规律变化的特性进行湿度测量。

根据公式(2)计算干烟气流量。

式中：$ {Q}_{\mathrm{d}\mathrm{r}\mathrm{y}} $为标准状态下干烟气体积流量，m³·h⁻¹；$ {Q}_{\mathrm{w}\mathrm{e}\mathrm{t}} $为标准状态下湿烟气体积流量，m³·h⁻¹；$ {x}_{\mathrm{w}\mathrm{e}\mathrm{t}} $为烟气湿度，%；$ {T}_{\mathrm{s}} $为烟气温度， ℃；$ {B}_{\mathrm{a}} $为大气压力，Pa；$ {P}_{\mathrm{s}} $为排气静压，Pa。

本研究选取电厂采用电阻电容法对烟气湿度采样测试，经过系统计算，干烟气流量可以通过CEMS分析仪直接读取。另外说明，本研究将采用过量空气系数^[11]逆推计算烟道干烟气流量，并与前者直接读取数据进行对比分析，进行交叉验证，其中过量空气系数公式如式(3)所示。

式中：$ {\alpha }_{\mathrm{d}\mathrm{s}} $为过量空气系数；$ {O}'_{2} $为排烟处O₂，%；$ C{O}' $为排烟处CO，%；$ {H}'_{2}$为排烟处H₂，%；$ {N}_{2} $为排烟处N₂，%$ C{H}'_{4} $为排烟处CH₄，%；$ R{O}'_{2} $为排烟处RO₂，%；$ {C}_{\mathrm{m}}{H}_{\mathrm{n}} $为收到基烷烃，%；$ {H}_{2}S $为收到基硫化氢，%$ {N}_{2} $为收到基氮气，%。

过量空气系数反推计算排烟处干烟气流量公式^[12]如式(4)所示。

式中：$ {V}_{\mathrm{d},\mathrm{ }\mathrm{f}\mathrm{g}} $为排烟处干烟气体积，m³·m⁻³；$ {V}_{\mathrm{R}{\mathrm{O}}_{2}} $为RO₂容积，m³·m⁻³；$ {V}_{{\mathrm{N}}_{2}}^{0} $为理论氮气体积，m³·m⁻³；$ {V}^{0} $为理论空气量，m³·m⁻³。

计算法包括排放因子法和物料平衡法，当前电力行业基本形成了以排放因子法为主的温室气体核算方法，其核心思想是针对排放源构建活动数据与排放因子，并以活动数据和排放因子的乘积作为该排放项目的碳排放量估算值^[13]。该方法流程简单，减少了计算所需数据，在实测条件并不普及的情况下具有较好的可行性。然而，该方法设计基于宏观层面核算，受能源品质差异、装机容量、运行负荷等因素影响，排放因子容易出现较大偏差，造成核算结果远离真实值。具体计算公式如式(5)所示。

式中：$ {E}_{{\mathrm{C}\mathrm{O}}_{2}} $燃烧为化石燃料燃烧的二氧化碳排放量，tCO₂；$ A{D}_{\mathrm{i}} $为第i种化石燃料活动水平，GJ；$ E{F}_{\mathrm{i}} $为第i种燃料的排放因子，tCO₂·GJ⁻¹；$ i $为化石燃料的种类。

质量平衡法的原理主要依据质量守恒定律。利用化学反应过程前后原子种类、数量、质量仅发生转移，无增殖或减少的特点，通过输入物质量来间接测算输出物质量。质量平衡法可以较为精确的计算并得到具体设备、设施和工艺流程的直接碳排放，但纳入考虑范围的排放中间过程较多，对数据的质量要求较高且容易出现系统性误差^[14]。具体计算公式如式(6)所示。

式中：$ {E}_{\mathrm{C}{\mathrm{O}}_{2}} $为燃气过程碳排放量，tCO₂；$ B $为燃气消耗正向统计量，Nm³·h⁻¹；$ {C}_{\mathrm{a}\mathrm{r}} $为燃气含碳量，tC·10⁻⁴ Nm⁻³；$ O{F}_{\mathrm{M}} $为碳氧化率；$ \frac{44}{12} $为CO₂与C元素的分子式质量比。

2023年1月起，为解决本地电网绿电消纳问题，新疆维吾尔自治区某电厂以4号机组协调配合新能源发电实现源源互补。在此，本研究以新疆地区某电厂2023年全年统计运行数据为基础，对76 MW（4号机组）进行算例分析。4号燃气-蒸汽联合循环发电机组由美国通用电气（GE）生产的PG6111FA型燃气轮机发电机组搭配低氮燃烧系统、卧式双压自然循环NG-MS6111FA-R型余热锅炉、50WX18Z-047LLT型蒸汽轮机以及中压蒸汽轮机发电机组组成，配备烟气在线监测系统，余热锅炉烟道高40 m，采样点位于余热锅炉上方32 m处，可对烟道中的颗粒物、SO₂和NO_x进行监测，不具备CO₂排放监测条件，本研究CO₂数据获取依据《固定污染源烟气（SO₂、NO_x、颗粒物）排放连续监测技术规范》（HJ/T 75）中的参比方法进行。

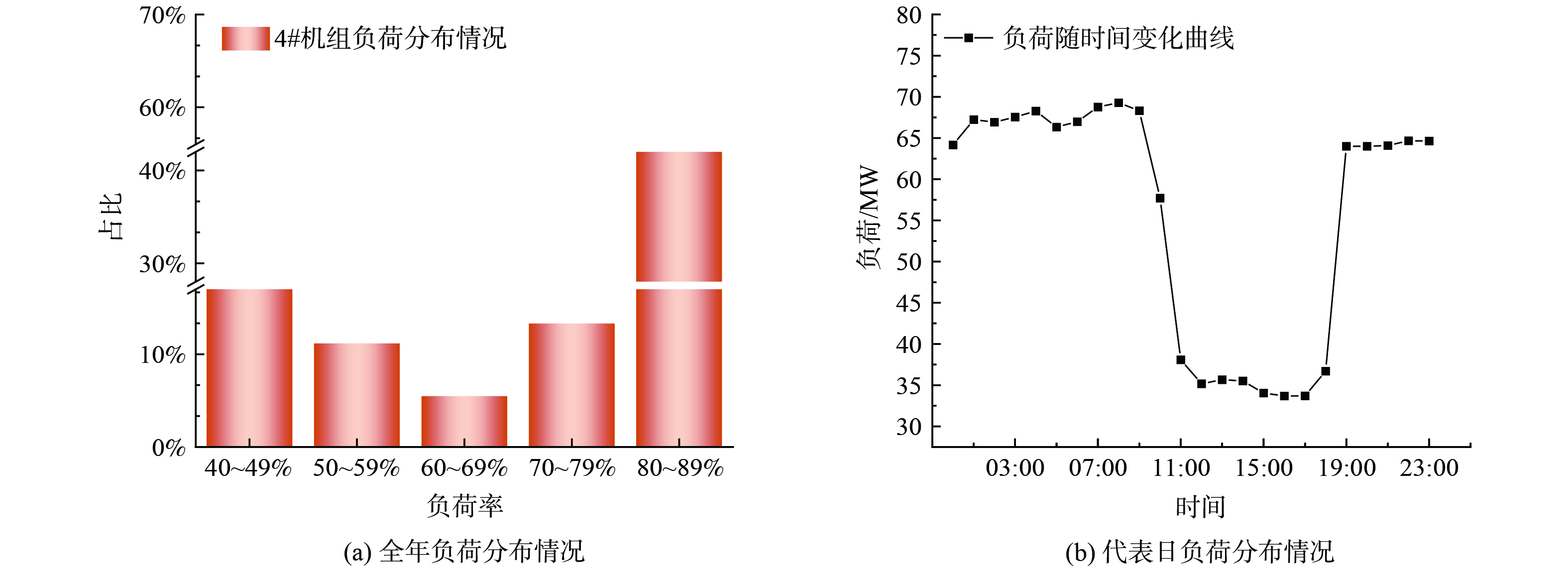

为全面反映机组碳排放水平，本研究从厂级监控信息系统（supervisory information system of power plant，SIS）数据库中选取机组全年运行数据进行纵向比较，选取4号机组2023年负荷率分布情况见图1(a)，其代表日负荷随时间分布图如图1(b)所示。

由图1(a)、(b)可知，光伏所具有的随机波动性造成机组负荷曲线呈抛物线形状，形成以80%~89%负荷率为主导，40%~49%负荷率位列其次的分布格局。将负荷率划为低、中低、中等和高4个等级，结合SIS数据的完整程度，筛选出43%负荷、56%负荷、71%负荷以及83%典型运行负荷下的运行数据用于机组碳排放水平分析。

采集电厂的发电运行日报表、每日生产信息通报、月度天然气质检报告等统计数据分析并反映选取燃气-蒸汽联合循环机组燃气品质变化趋势，典型运行负荷对应的燃气组分数据如表1所示，可以看出天然气组分基本不变，表明4号机组进气组分较为稳定。

实测天然气低位发热量如表2所示，收集不同工况下的燃气组分低位发热量在344.91~348.05 GJ·10⁻⁴ Nm⁻³之间，数值与缺省值相比偏差区间为10.60%~11.40%。对于选取电厂所使用的天然气，其轻组分含量较高，而天然气低位发热量对长链烷烃表现出更高敏感性，直链烷烃相较于其同分异构体对低位发热量又无明显增幅，致使其低位发热量较缺省值有较大区别，表明缺省值缺乏适应性。

根据IPCC《2006年国家温室气体清单指南 2019年修订版》中规定，天然气单位热值含碳量按0.015 32 tC·GJ⁻¹取值。对比选取燃气-蒸汽联合循环机组单位热值含碳量实测值与缺省值，结果如表3所示。天然气单位热值含碳量实测值与缺省值偏差在4.63%~6.72%，偏差较小。单位热值含碳量较低位发热量变化趋势一致，但偏差幅度减少，考虑到燃料组分差异影响，其误差可能的原因是天然气轻组分的高占比所导致。

为量化燃料特性对碳排放量的影响，本研究在不同运行负荷下选取单位活动水平，探究不同碳排放折算方法差异影响。结果对比数据如下表4所示。

由表4可知，物料平衡法和排放因子法（实测数据）计算得到的碳排放量几乎一致。由于排放因子法在折算过程将天然气具有的发热量全部看作由碳元素贡献，从而忽略天然气组分中硫、氢等元素贡献，因此较物料平衡法表现出微小偏差。物料平衡法和排放因子法（缺省数据）计算得到的碳排放量偏差范围在4.34%~6.00%，通过对比发现，其误差原因可以归因于排放因子的选取以及活动水平的共同作用，可以推算所选机组天然气组分排放因子约为0.058 78~0.059 95 tCO₂·GJ⁻¹，远高于IPCC指南所提供的缺省排放因子0.055 61 tCO₂·GJ⁻¹，偏差区间为5.7%~7.8%，单位活动水平实测值较缺省值相比偏差区间为为11.85%~12.87%。

上述采集数据分析结果表明燃料组分参数对机组碳排放量具有显著影响，在此基础上，本研究进一步选取干气和湿气对二者碳排放量进行差异性分析，考虑不同天然气气质核算方法的适用性，计算结果如下表5所示。

由表5可以发现，干气、湿气采用不同核算方法所得碳排放量结果存在明显偏差，以物料平衡法核算湿气碳排放量高于干气碳排放量10.53%，而以排放因子法分别进行碳排放核算，差距达到7.18%。同样地，天然气重组分含量越高，采用排放因子法（实测值）计算结果较排放因子法（缺省值）计算结果越接近；将干气、湿气分别在相同核算方法下核算结果进行对比分析，湿气采用物料平衡法和排放因子法（实测）所得碳排放量偏差为3.03%，可以看出天然气重组分含量增多时，采用不同碳排放折算方法误差增加。

鉴于所选4号机组可存在频繁的运行参数调整，本节就机组运行负荷对碳排放量的影响进行分析。对选取燃气-蒸汽联合循环机组而言，天然气唯一消耗路径为燃气轮机燃烧室燃烧过程，燃烧充分性受燃气轮机燃烧工况影响，而天然气消耗量受余热锅炉热效率影响。因此，首先考虑不同运行负荷下的天然气中碳的完全氧化程度，即碳氧化率（$ O{F}_{\mathrm{M}} $），并根据实测数据对$ O{F}_{\mathrm{M}} $进行修正分析。本研究采用testo 350烟气分析仪在参比方法采样孔通过圆形截面网格法对4组运行负荷下的运行机组进行取样分析，得出燃气的实际碳氧化率，具体参数见下表6。

由表6可知，4组运行负荷下的碳氧化率差异可以忽略不计，说明燃气机组碳氧化率受负荷的影响程度较低，可以视为定值。对比《企业温室气体排放核算方法与报告指南（发电设施）》，4号机组在不同负荷下均显示高于其推荐缺省值，单从碳氧化率方面考虑时，使用缺省值核算碳排放量会导致最终碳排放结果偏低。上述分析结果表明，在实测条件不允许的情况下，燃气机组碳氧化率取100%较为合适。对机组中的余热锅炉参照《工业锅炉热工性能试验规程》（GB/T10180）进行热效率测试，受现场测试条件限制，本研究测试采用反平衡法进行，测试计算结果如下表7所示。

对于本研究所选取的4号机组，燃烧过程仅发生在前端燃机部位，余热锅炉不再额外进气再热。为保障燃料燃烧效果，非稳态过渡工况空燃比呈现由高到低的变化趋势，在低负荷运行阶段，通过维持较高的空燃比有利于提高燃料燃烧效率，减少气体不完全燃烧热损失，随着负荷升高，机组燃烧效率提升，降低空燃比则减少了余热锅炉热损失。

测试4组工况下的余热锅炉反平衡效率如上表所示，对于双压余热锅炉，提高余热锅炉的出口蒸汽参数可以有效提高机组的效率，但蒸汽压力提高后，将使余热锅炉排烟温度升高，余热利用率下降。可以看出，随着机组运行负荷升高，进料量加大，换热效率降低，排烟温度上升，排烟热损失增大，余热锅炉热效率呈现下降趋势，其中43%运行负荷下余热锅炉热效率为88.5%，56%运行负荷下余热锅炉热效率为86.8%，71%运行负荷下余热锅炉热效率为85.3%，83%运行负荷下余热锅炉热效率为84.1%，降幅减缓。使天然气消耗量上升趋势减缓。

结合燃气消耗量正向统计数据、运行参数变化，实测4组运行负荷变化下的碳排放数据，不同运行负荷下实测得到的碳排放量对应如表8。

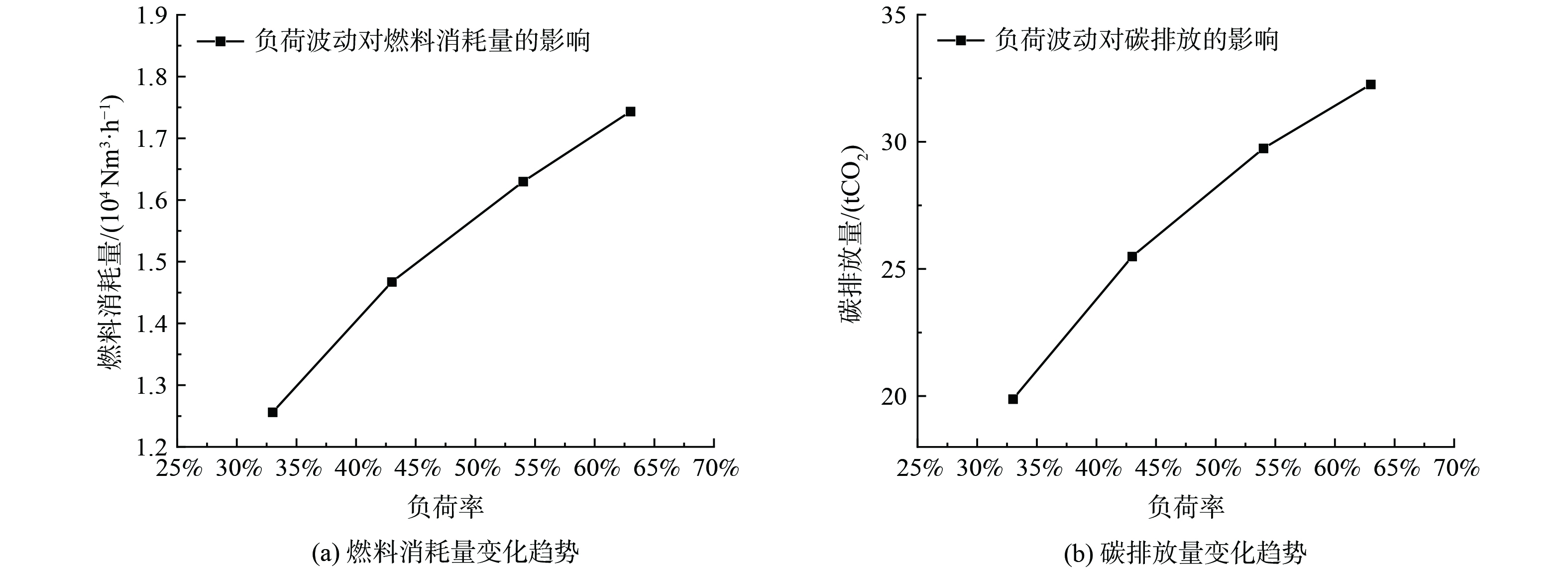

在选取机组燃气组分变化不大的情况下，燃料消耗量在负荷由低到高的变化过程中增速逐渐放缓，同时碳排放量呈现出相同的增长态势，碳排放量随负荷率变化的规律见图2。由图2可以看出，机组燃料消耗量和排放量随着机组负荷率的升高增长幅度逐渐减缓。通过计算，机组在低负荷至中负荷运行阶段（43%~56%）单位燃气CO₂生成量由1 582.7 g·Nm⁻³上涨为1 737.2 g·Nm⁻³，负荷率每上升1%，单位燃气CO₂生成量上涨11.88 g·Nm⁻³；在中负荷运行阶段（56%~71%）单位燃气CO₂生成量由1 737.2 g·Nm⁻³上涨为1 824.8 g·Nm⁻³，负荷每上升1%，单位燃气CO₂生成量上涨5.84 g·Nm⁻³，在高负荷运行阶段（71%~83%）时，单位燃气CO₂生成量由1 824.8 g·Nm⁻³上涨为1 850.4 g·Nm⁻³，负荷率每上升1%，单位燃气CO₂生成量上涨2.13 g·Nm⁻³。不难发现波谷期具有更为明显的碳排放趋势，其碳排放量几乎是波峰期单位燃气的6倍，表明碳排放量对机组运行负荷的变化较为敏感，通过调节负荷使之在“高效区”运行可以有效降低碳排放量。长期高负荷运行更有利于碳减排。

在分析机组运行负荷以及燃气品质等对发电机组碳排放量影响后，本研究给出了各运行负荷下的经济性指标和碳排放评价指标，具体指标见表9。需要注意的是，燃气-蒸汽联合循环机组三大主要设备之间的耦合性较强，尤其是燃气轮机的运行工况对循环机组负荷影响较大，表9中各项经济性和碳排放水平评价指标在计算时相互联系，处于计算上游的指标发生变化会直接影响到下游其他指标的数值。

根据表9中数据，给出了不同工况下发电效率、厂用电率、机组发电碳排放强度、供电碳排放强度变化规律图，如图3、图4所示。

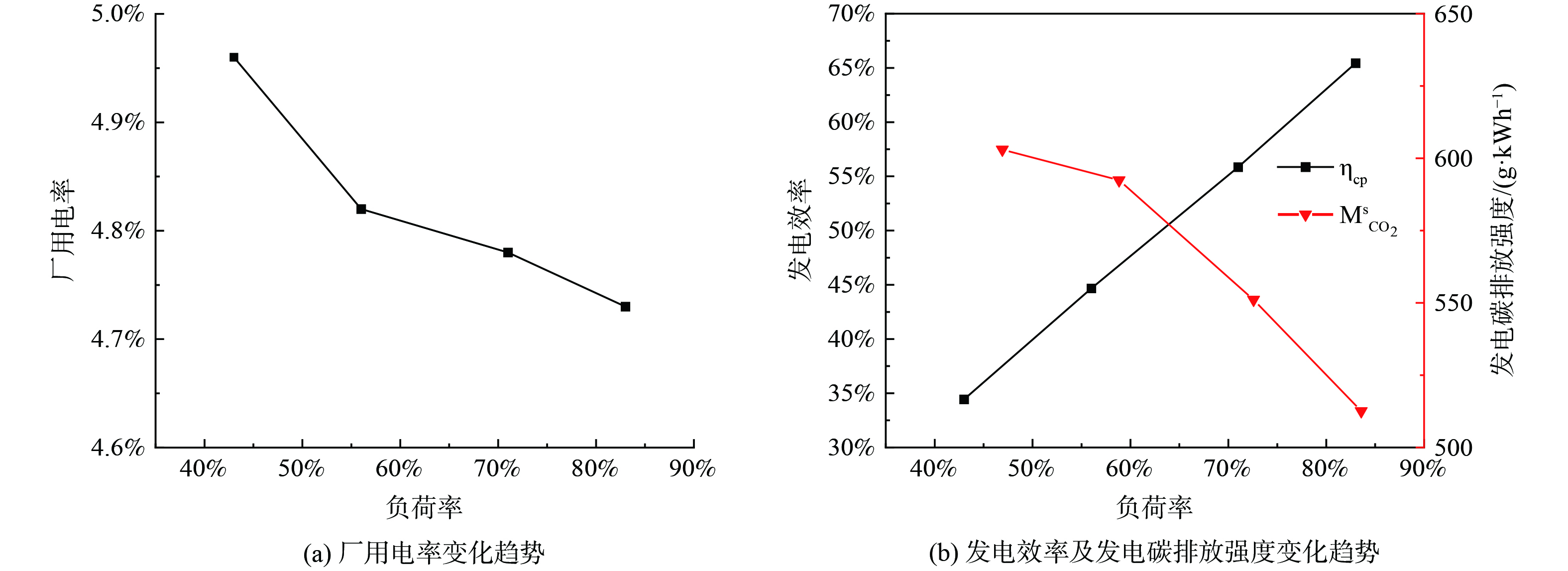

由图3可知，发电效率与机组运行负荷成正相关，并在低负荷段表现出较高的敏感性，其中工况2较工况1发电效率提高29.7%，工况4较工况3发电效率提高17.2%，工况1的发电效率约仅为工况4的47.4%。值得一提的是，发电单耗对燃机侧和汽轮机侧的运行参数敏感性更高，而碳排放受锅炉侧运行参数影响更为显著。因此，在燃气机组仅依赖燃机作为调峰单元的情况下，尽管发电碳排放强度随机组运行负荷的提高敏感性更强，但较前两者仍表现出“不同步”的特征，其中工况4发电碳排放强度较工况1下降约15%。厂用电率与运行负荷呈负相关，最大相差4.6%，因此核算过程不能忽略厂用电所产生的碳排放量。

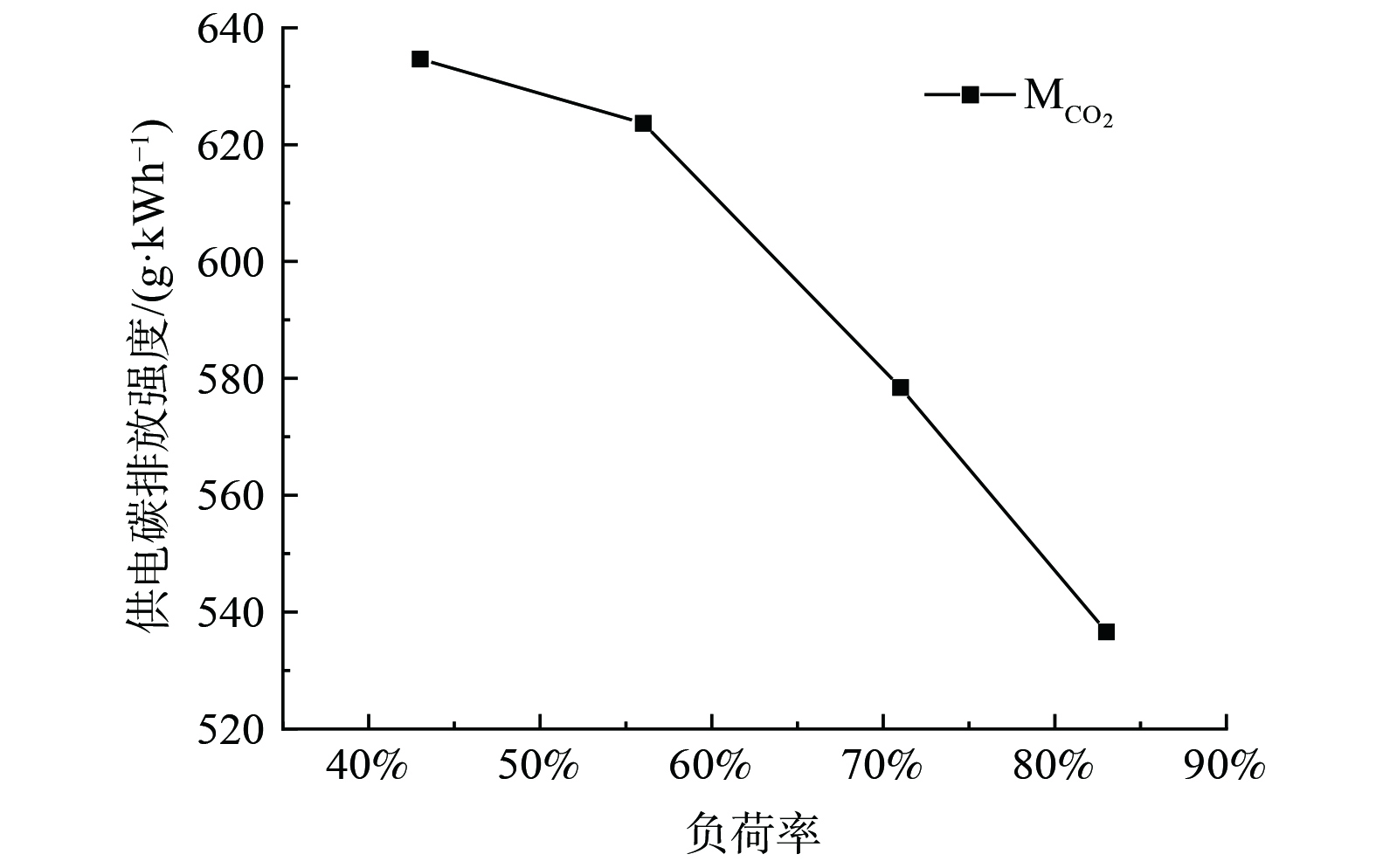

由图4中供电碳排放强度曲线可知，机组的供电碳排放强度在整体上与负荷呈负相关，供电碳排放强度峰谷之间最大相差97.4 g·(kW·h)⁻¹，说明同一机组在不同运行负荷下的碳排放水平差异很大。在低负荷运行阶段（43%~56%），在负荷率平均每上升1%的条件下，供电碳排放强度下降速率为0.71 g·(kW·h)⁻¹；中负荷运行阶段（56%~71%），供电碳排放强度下降速率为2.95 g·(kW·h)⁻¹；高负荷运行阶段（71%~83%），在负荷率平均每上升1%的条件下，供电碳排放强度下降速率为3.66 g·(kW·h)⁻¹。

常用碳排放核算方法见表10。物料平衡法的不确定性主要受燃料组分、碳转化效率影响，在本研究中，天然气组分碳转化率可以视为定值，因此本研究以物料平衡法作为基准值。物料平衡法、排放因子法、实测法核算对比数据结果如表10所示。

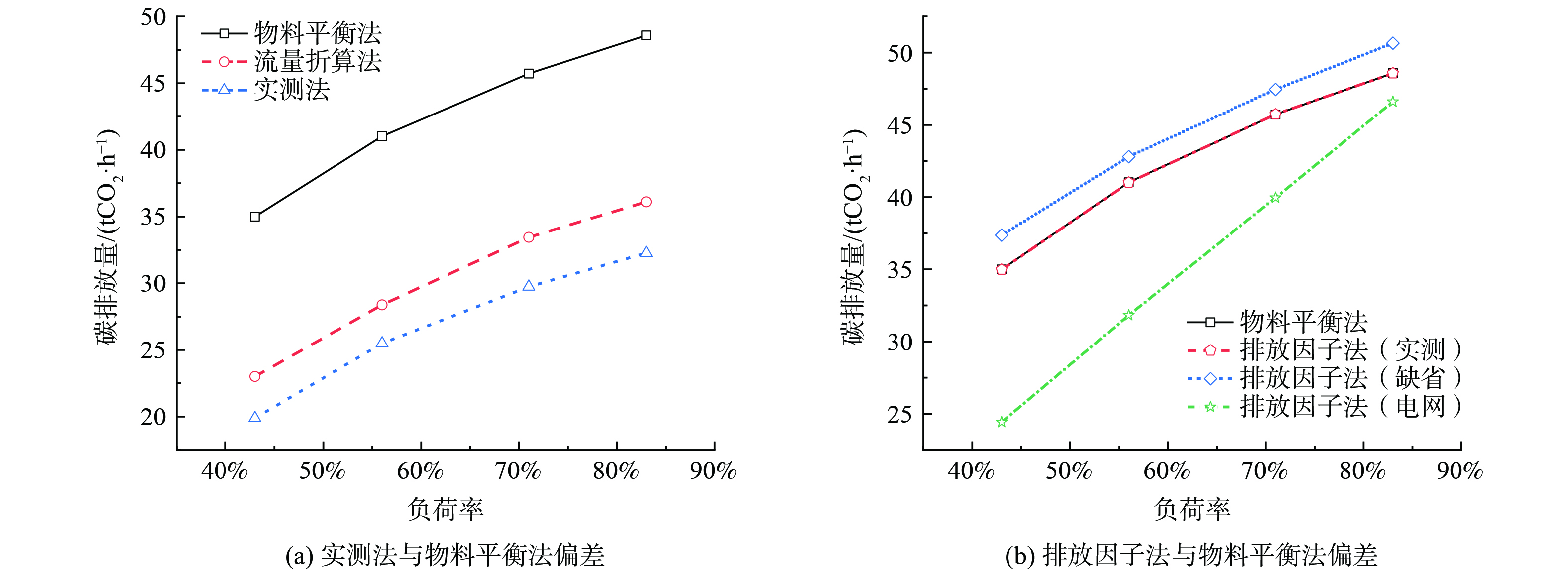

可以看出，采用实测法核算对应的碳排放量最小，在4组运行负荷下分别为19.88、25.49、29.74、32.26 t，与物料平衡法核算结果最大偏差可达43.18%；以过量空气系数折算碳排放量，与物料衡算法核算结果最小偏差为25.69%；采用实测数据的排放因子法计算更贴近物料平衡法核算数据，与物料平衡法核算结果偏差最小为0.02%；以新疆维吾尔自治区电网排放因子核算碳排放量，其偏差在4.08%~30.21%。针对上表计算结果进行分析，首先对比两种实测法与物料平衡法核算结果，分析偏差原因，如下图5所示。

1）2种实测法较物料平衡法表现出显著的数据偏差：流量折算法与物料平衡法偏差25.69%~34.24%，实测法与物料平衡法偏差33.59%~43.18%，二者之间偏差区间为10.18%~13.60%。其中流量折算法偏差主要受CO₂浓度测试、测点布置合理性影响。实测法偏差主要受烟气流量、温度、压力、湿度及CO₂浓度等测试参数的准确度影响。受上述测试参数影响以及非稳态运行机组存在较大的波动性，以烟气流量为基础计算碳排放量与机组真实排放水平偏离程度较大。

2）采用不同排放因子折算碳排放量，其中，以新疆维吾尔自治区电网排放因子核算碳排放量时，偏差在4.08%~30.21%，这种偏差归因于燃煤机组的发电效率低于燃气机组，且没有考虑机组运行工况变化以及燃料品质差异的影响所造成。采用燃料缺省值核算碳排放量，偏差在3.78%~6.77%，这可以归因于没有考虑燃料组分差异。对于干气而言，采用实测值核算碳排放量，其偏差几乎可以忽略不计，这可以归因于折算路径的不同所产生轻微影响。

通过以上分析可知，新疆维吾尔自治区煤电比重较大，以电网排放因子核算碳排放量在此处不具备较高的参考价值，因此以代表日为例，取样时间间隔设置为1 h，仅对上述其余4个碳排放核算方法的24 h数据进行处理，数据分布范围及其平均值和标准偏差如下图6所示。

由图6(a)可知，代表日全天碳排放量在波峰偏差达到最大，在波谷偏差达到最小。碳排放折线在波峰时碳排放强度起伏较小，从波峰至波谷期间斜率逐渐增大，碳排放强度变化加剧，达到波谷时碳排放强度变化趋于稳定，证明碳排放强度对工况波动敏感性较高。图6(b)箱线图部分代表了50%的数值，因此箱体的宽度可在一定程度上反应50%数值的波动情况。箱体越窄或越扁，说明数据波动性越小，数据越稳定；箱体越宽，说明数据波动性越大，数据越不稳定。可以看出，实测法和流量折算法核算结果较其他两种核算方法波动性更大，排放因子法与物料平衡法核算结果的中位数接近，表明二者碳排放核算结果的平均水平更接近。

经过调查，所选4号机组在线监测设备探头安装在在烟囱前的尾部烟道段。流量测量是碳排放量准确性高低的关键，而烟气流量主要受湿度、压差等环境因素影响，考虑到探头长时间受烟气腐蚀，测试结果可信度较低，因此，为确定合适的烟道采样点布点位置，在4号机组测量了尾部烟道截面的流场、湿度场，以了解机组尾部烟道的流场、湿度场分布特点，为烟气流量测量的测点布置提供依据。

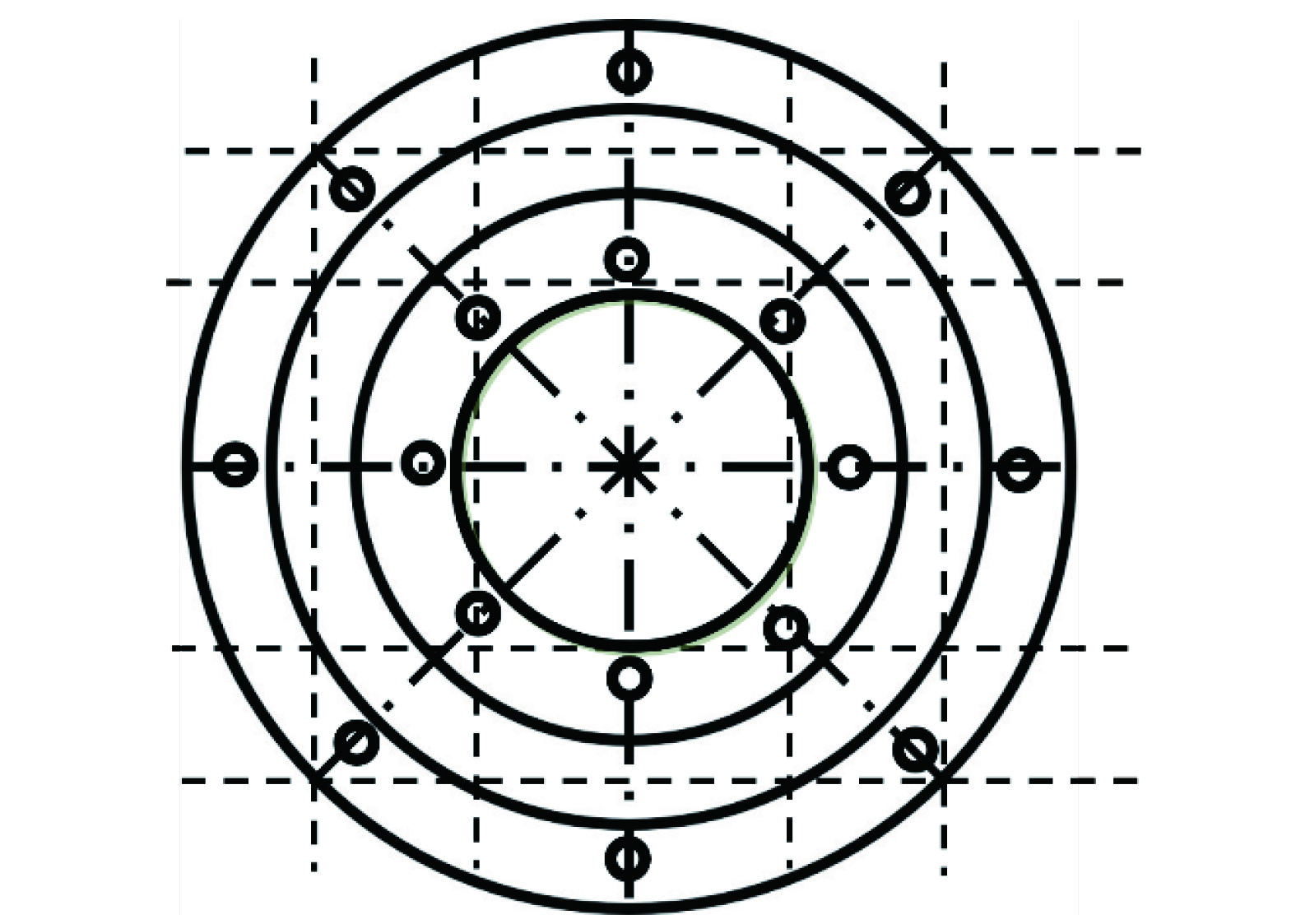

参照电厂环保测点设置，确定以尾部烟道外的环保比对法兰孔所在截面为取样截面。基于圆形截面网格法设置取样点进行化验分析。圆形烟道截面为12.56 m，烟道壁面开设有4个法兰孔，从法兰孔伸入靠背管和取样管开展测量工作。烟道截面的湿度测点和流速测点布置见图7。试验时长是180 min，在此时间段内，负荷稳定区间最大值为66 MW，最小值为37 MW。首先对低负荷运行阶段烟道环境进行测试分析。

参照国家标准，在负荷为37 MW的运行工况下，沿X轴取0.268、1、3、3.732 m，在Y轴上取0.268、1、3、3.732 m，交叉组合获得4×4个测点。由表11可知，截面流速平均值为10.18 m·s⁻¹，标准差为0.23，实测流速最大值较最小值相差8.41%，与在线监测平均流速相差9.8%。烟气在烟道基本处于湍流流动，从烟道管壁向烟道中部延伸过程湍流程度逐渐提高，在烟道中部达到最大。

选取机组在线监测设备采用阻容法测试烟气湿度，阻容法测试原理为通过测量介电常数的变化来间接测量湿度。由于烟道中包含SO₂、NO_x，长时间侵蚀监测探头，造成探头误差增加，因此本次实测过程湿度测试仪同样采用阻容法测试烟气湿度，以对比在线监测设备测试数据准确性。由表12可知，截面烟气湿度平均值为9.61%，标准差为0.18，实测湿度最大相差5.06%，烟道中部与内壁湿度差异较大，在线监测设备单点取样无法准确反映烟道内部整体环境。截面烟气湿度对比在线监测数据相差6.9%，证明实测法在低负荷运行下适用性较差，对实测法准确性影响较大。

随后对高负荷运行机组排放烟气参数进行研究，在75 MW稳定期开展测试。根据上述分析，采集高运行负荷下的排烟湿度和烟气流速分布。烟气流速分布如表13所示，截面流速平均值为18.25 m·s⁻¹，标准差为0.55，烟道流速最大相差为10.9%，对比在线监测数据相差13.8%。随负荷增大烟道流速均匀性有轻微降低。

测量的烟气湿度分布如表14所示。截面烟气湿度平均值为9.07%，标准差为0.006，烟道湿度最大相差0.22%，对比监测数据相差10.88%。可以发现，随烟温升高，烟道截面湿度偏差基本可以忽略。

综上所述，将实测结果与物料平衡法核算结果对比，分析测试方法优化效果。对比数据见表15。由上表15可知，从低至高，不同运行负荷实测数据相较物料平衡法偏差分别为28.36%和15.34%，随运行负荷增加，实测法较物料平衡法基准值误差减少。在高负荷运行下，流场非均匀性略微提升，湿度场截面湿度偏差降低，就在线监测设备单点监测数据准确性而言，高负荷下容易引起更大数据差异，使在线监测数据的回归难度增大。

对于燃煤机组而言，不同机组容量和燃烧方式下的实际碳氧化率波动范围与缺省值差异较大^[15-18]，因此，在核算过程通常用碳氧化率具象化运行负荷对机组碳排放产生的影响。对于燃气机组而言，根据烷烃燃烧公式，其燃烧仅产生一氧化碳、二氧化碳和水，基于上述章节分析结论，本负荷率的变化对碳氧化率影响几乎为零，燃气电厂实际运行过程碳排放规律主要受燃料组分参数及机组运行负荷影响，因此，本节将机组运行负荷纳入碳核算公式，结合碳排放特性与机组运行负荷及燃料组分参数，采用最小二乘法建立碳排放经验公式。选取电厂4号机组4、7、10月机组日运行统计数据作为训练集评估模型的泛化能力，以5、8、9月运行日报统计数据作为测试集，将测试集上的误差作为最终模型在实际场景中泛化误差的评估标准，试验研究能涵盖该机组实际运行状况。选取运行统计数据对应天然气组分分析数据见下表16。

同一机组的不同工况试验碳排放变化趋势总体成抛物线形状，在有较多样本的条件下，采用多组运行数据拟合结果能在一定程度上反应该燃气机组的多变量相关性。调峰燃气机组碳核算模型拟合公式见式(7)。

式中：$ {E}_{\mathrm{C}{\mathrm{O}}_{2}} $为燃气过程碳排放量，tCO₂；$ L $为发电机组运行负荷，MW；$ {C}_{\mathrm{a}\mathrm{r}} $为天然气含碳量；$ B $为燃气消耗正向统计量，kg·h⁻¹。

调峰燃气机组碳核算模型拟合预测结果如图8所示，预测精度较物料平衡法计算结果相比均在±2%以内，拟合度较高，证明经验公式的可靠性。对于燃气发电机组而言，碳排放量与机组运行负荷及燃料组分参数相关性较强，可以认为碳排放量受二者影响较大，表明上述章节分析具有合理性。

1）频繁调峰燃气机组烟道出口烟气紊态流动加剧，流场分布均匀性降低，烟气流速波动增强，实测法结果可信度降低。不同核算结果对比之下推荐使用物料平衡法，并按燃料实际消耗量及实测组分数据进行碳排放量核算。

2）当使用实测法时，应严格按照相关标准要求合理选择测试仪器仪表、布置测点测量参数，并加入流速修正因子。

3）对于本研究涉及的燃气机组，排放因子法与物料平衡法计算结果偏差主要体现在折算路径不同，当使用排放因子法时，应对排放因子按燃料实测数据进行修正，并排除氢元素干扰；当使用电网排放因子时，应考虑将实际运行工况变化及燃料品质差异纳入核算范畴。

4）对于燃气机组而言，碳氧化率与机组运行负荷相关性较低，碳排放量受机组运行负荷影响显著，应在发电机组调峰阶段引入储能系统增加电力系统稳态运行周期，减少网架调峰压力，维持机组低碳运行管理。
